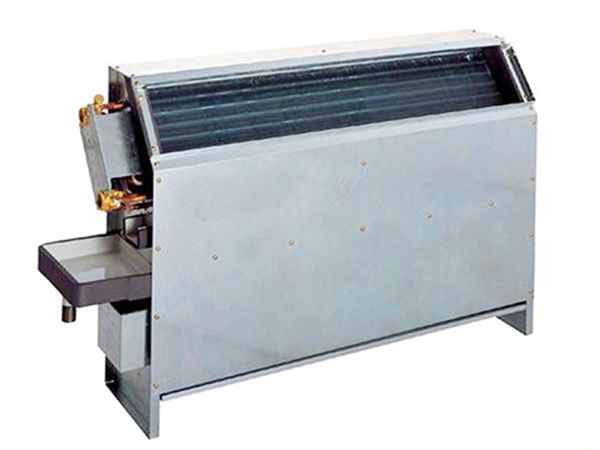

立式暗裝風機盤管機組
      立式暗裝風機盤管機組是一組風機管盤，此機型機身超薄，不占用有效空間，厚度僅有216mm，可布置于窗下、墻內或有裝飾板的凹口內，有上出風和前出風兩種形式，適用于會議室、大廳或體育館等場所。
中文名：立式暗裝風機盤管機組
類    別：風機
厚    度：216mm
產品標準：GB/T19232-2003
工程標準：GB50243-2002

選用要點
      1. 機組選用主要控制參數額定風量、出口靜壓、輸入功率、額定供冷量、額定供熱量、噪聲、水阻等。
      2. 風機盤管機組送風量約為250~2500m/h，出口靜壓小于100Pa（出口靜壓大于30Pa為高靜壓型）。
      3. 選用機組規格應由房間冷、熱負荷以及空氣的熱濕比等因素確定：
      1) 當新風與房間空氣參數等焓時，風機盤管機組僅負擔圍護結構和房間內部產生的冷、熱負荷；
      2) 當新風焓值大于或小于房間空氣焓值時，風機盤管機組應加上或扣除部分新風冷、熱負荷；
      3) 當新風的含濕量低于房間空氣含濕量、可全部負擔房間濕負荷時，風機盤管可僅負擔房間顯熱負荷，宜按干工況配置；
      4) 當房間顯熱負荷占有較大比重時，應通過顯熱平衡計算，校核風機盤管機組的風量。
      4. 在選用機組時，應考慮實際性能與額定值的偏差，并注意以下特點：
      1) 機組額定供冷量一般為在空氣焓降值等于15.9kJ/kg 條件下的測試值；
      2) 單盤管機組額定供熱量一般為額定供冷量的1.5 倍；
      3) 額定值各項參數均為風機在高轉速下的值，設計時一般宜按產品樣本的中檔風速下的數值選用。若產品未提供不同風速下的額定值數據，可參照表3進行換算。

      表3 風量換算系數

額定值類別	高風速	中檔風速	低檔風速
風量	1	0.75	0.50

      5. 對于雙管制水系統（適用于只按季節或只按空調區域進行供熱或供冷轉換的空調系統）的風機盤管機組，只配置一組盤管，冬夏供熱/ 供冷兼用機型。對于四管制水系統（適用于供熱/ 供冷頻繁轉換的空調系統) 的風機盤管機組，應配置加熱和冷卻兩組盤管的組合式機型。
      6. 對低溫、蓄冷空調系統，應選用大溫差機組。
      7. 目前，風機盤管機組有下列控制類型：
      1) 帶三速選擇開關，可冬、夏轉換，通過室溫控制器連動水路電動閥，實施自動控制；
      2) 帶三速選擇開關，可冬、夏轉換，通過室溫控制器連動風機開停，實施半自動控制；
      3) 僅帶三速選擇開關，實施手動控制。
      4) 風機無級調速控制。
      根據有關節能標準的要求，應采用電動溫控閥和三檔風速結合的控制方式。
      8. 選用產品時，應注意噪聲、凝露以及配用電機質量三個問題。這是目前9. 國內外風機盤管機組標記方法不同，設計選型需注意和區別。

安裝要點
      1. 機組供水入口處，應裝設過濾器。在沖洗冷媒水系統干管時，污水不準通過盤管。盤管接管的高點應設排氣裝置，低點應設泄水裝置。
      2. 風機盤管機組的冷凝水排出管必須有一定的坡度，應保證滴水盤中不積水。
      3. 風機盤管機組的安裝可參見建筑標準設計圖集01K403《風機盤管安裝》。

執行標準
      產品標準
      GB/T19232-2003《風機盤管機組》
      工程標準
      GB50243-2002《通風與空調工程施工質量驗收規范》
      01K403《風機盤管安裝》
