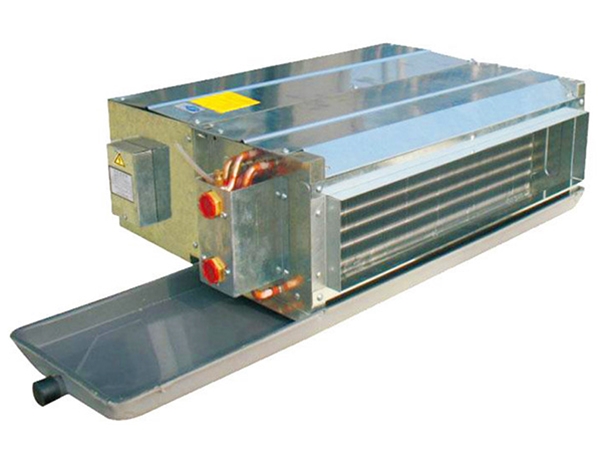

臥式暗裝風機盤管機組
      臥式暗裝風機盤管機組選用主要控制參數額定風量、出口靜壓、輸入功率、額定供冷量、額定供熱量、噪聲、水阻等。對于雙管制水系統（適用于只按季節或只按空調區域進行供熱或供冷轉換的空調系統）的風機盤管機組，只配置一組盤管，冬夏供熱/ 供冷兼用機型。對于四管制水系統（適用于供熱/ 供冷頻繁轉換的空調系統) 的風機盤管機組，應配置加熱和冷卻兩組盤管的組合式機型。

臥式暗裝風機盤管機組
產品選用要點
      1. 機組選用主要控制參數額定風量、出口靜壓、輸入功率、額定供冷量、額定供熱量、噪聲、水阻等。
      2. 風機盤管機組送風量約為250~2500m/h，出口靜壓小于100Pa（出口靜壓大于30Pa為高靜壓型）。
      3. 選用機組規格應由房間冷、熱負荷以及空氣的熱濕比等因素確定：
      1) 當新風與房間空氣參數等焓時，風機盤管機組僅負擔圍護結構和房間內部產生的冷、熱負荷；
      2) 當新風焓值大于或小于房間空氣焓值時，風機盤管機組應加上或扣除部分新風冷、熱負荷；
      3) 當新風的含濕量低于房間空氣含濕量、可全部負擔房間濕負荷時，風機盤管可僅負擔房間顯熱負荷，宜按干工況配置；
      4) 當房間顯熱負荷占有較大比重時，應通過顯熱平衡計算，校核風機盤管機組的風量。
      4. 機組在高轉速下的基本規格應符合表1和表2的規定。
基本規格

規格	額定風量(m3/h)	額定供冷量(kW)	額定供熱量(kW)
FP-34	340	1.80	2.70
FP-51	510	2.70	4.05
FP-68	680	3.60	5.40
FP-85	850	4.50	6.75
FP-102	1020	5.40	8.10
FP-136	1360	7.20	10.80
FP-170	1700	9.00	13.50
FP-204	2040	10.80	16.20
FP-238	2380	12.60	18.90

基本規格參數表

規格	額定風量(m3/h)	輸入功率(W)	噪聲[dB(A)]	水阻(kPa)
低靜壓機組	高靜壓機組	低靜壓機組	高靜壓機組
30Pa	50Pa	30Pa	50Pa
FP-34	340	37	44	49	37	40	42	30
FP-51	510	52	59	66	39	42	44	30
FP-68	680	62	72	84	41	44	46	30
FP-85	850	76	87	100	43	46	47	30
FP-102	1020	96	108	118	45	47	49	40
FP-136	1360	134	156	174	46	48	50	40
FP-170	1700	152	174	210	48	50	52	40
FP-204	2040	189	212	250	50	52	54	40
FP-238	2380	228	253	300	52	54	56	50

      5. 在選用機組時，應考慮實際性能與額定值的偏差，并注意以下特點：
      1) 機組額定供冷量一般為在空氣焓降值等于15.9kJ/kg 條件下的測試值；
      2) 單盤管機組額定供熱量一般為額定供冷量的1.5 倍；
      3) 額定值各項參數均為風機在高轉速下的值，設計時一般宜按產品樣本的中檔風速下的數值選用。若產品未提供不同風速下的額定值數據，可參照表3進行換算。
      表3 風量換算系數.

額定值類別	高風速	中風速	低風速
風量	1	0.75	0.50

       6. 對于雙管制水系統（適用于只按季節或只按空調區域進行供熱或供冷轉換的空調系統）的風機盤管機組，只配置一組盤管，冬夏供熱/ 供冷兼用機型。對于四管制水系統（適用于供熱/ 供冷頻繁轉換的空調系統) 的風機盤管機組，應配置加熱和冷卻兩組盤管的組合式機型。
       7. 對低溫、蓄冷空調系統，應選用大溫差機組。
       8. 目前，風機盤管機組有下列控制類型：
       1) 帶三速選擇開關，可冬、夏轉換，通過室溫控制器連動水路電動閥，實施自動控制；
       2) 帶三速選擇開關，可冬、夏轉換，通過室溫控制器連動風機開停，實施半自動控制；
       3) 僅帶三速選擇開關，實施手動控制。
       4) 風機無級調速控制。
       根據有關節能標準的要求，應采用電動溫控閥和三檔風速結合的控制方式。
       9. 選用產品時，應注意噪聲、凝露以及配用電機質量三個問題。這是目前抽檢中，存在質量問題較多的項目。
       10. 國內外風機盤管機組標記方法不同，設計選型需注意和區別。

注意事項
      施工、安裝要點
      1. 機組供水入口處，應裝設過濾器。在沖洗冷媒水系統干管時，污水不準通過盤管。盤管接管的高點應設排氣裝置，低點應設泄水裝置。
      2. 風機盤管機組的冷凝水排出管必須有一定的坡度，應保證滴水盤中不積水。
      3. 風機盤管機組的安裝可參見建筑標準設計圖集01K403《風機盤管安裝》。
      執行標準
      產品標準
      GB/T19232-2003《風機盤管機組》
      工程標準
      GB50243-2002《通風與空調工程施工質量驗收規范》
