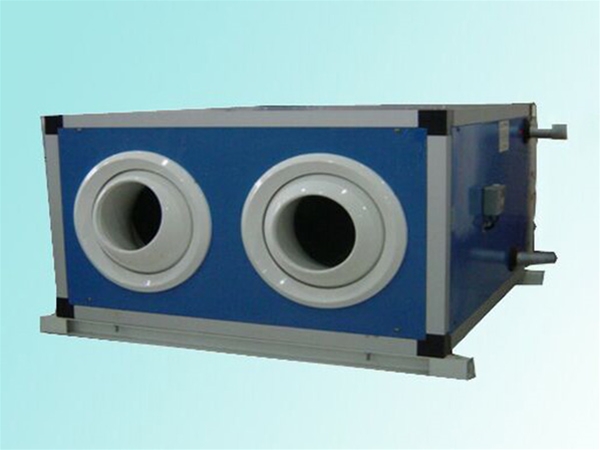

吊頂時射流機組

所屬類別：吊頂式射流機組

售后QQ：
售后QQ：

咨詢熱線：18263083083

詳細內容

吊頂式空調機組：
      吊頂式空調機組（Ceiling air conditioning units），它是由混風段、過濾段、表冷段、加濕段、風機段組成，由冷凍水經蒸發器蒸發，通過風機進行換熱轉換而成。
中文名：吊頂式空調機組
外文名：Ceiling air conditioning units
特    點：結構緊湊，體積較小
組    成：混風段、過濾段、表冷段等

應用
      吊頂式空調機組制冷量從14800Kca/h至155000Kca/h等10種規格共8種功能段供用戶自由選擇組合。主要適用于各種潔凈廠房的空氣凈化系統。如各類賓館、商場、機場、醫院、工廠、科研單位等舒適性場所。在安裝方面它有三種類型可供選擇風冷冷風型、風冷熱泵型、風冷全新風型。
特點：
      結構緊湊，體積較小，適合安裝于頂棚內吊裝，減少安裝空間。
      有多種送回風方式，有全新風引入功能，能夠有效改善空氣品質。
      設有獨立的防冷橋和密封措施。
      設有多重安全保護。
      微電腦控制，故障的自我診斷功能，有線控和遠程控制可供選擇，安裝方式靈活，維修保養方便

參數

型號	SMS-10F	SMS-15F	SMS-20F	SMS-25F	SMS-30F	SMS-35F	SMS-40F
額定制冷量（KW）	30	45	60	75	90	105	120
額定制熱量（KW）	40.45	56.12	66.20	80.00	89.5	105	126.5
電源（v/ph/Hz）	380/3/50
制冷輸入功率（Kw）	8.25	11.87	14.33	16	22.2	25.4	30.8
制熱輸入功率(Kw)	8.65	12.44	15.04	17.41	19.41	23.41	26
壓縮機類型	渦旋型
壓縮機數量	2	2	1	2	2	3	3
冷媒	R22
節流方式	毛細管
蒸發器	銅管鋁翅片
冷凝器	套管式		殼管式
水流量	125.5	195.8	254.5	305.30	357.8	407	513
水壓降	31.4	30.3	15	12	8	6	4
風扇：	離心式
驅動方式	皮帶驅動
風量	90	135	180	225	300	360	450
風機靜壓	150	150	150	150	150	150	150
噪音	57	58	63	65	65	68	69
寬(W)	1950	2060	2000	2600	2600	2600	2800
深(D	1050	1050	1050	1350	1400	1400	1500
高(H)	650	650	795	920	920	920	1000
重量	410	460	490	580	800	830	1015
進/出水接口	2.0	2.0	2.0	2.2	3.0	3.0	3.0

KD系列吊頂式空調機組
      是中央空調末端系統吊裝式空氣處理機組。可對空氣進行過濾、降溫去濕、加熱、等及引入新風，適用于將處理后的空氣通過風管送到有一定距離的地方，特別適合小型商業和工業應用建筑空調工程。本系列機組共13型號39個規格，風量從1500到15000m3/h，冷量從7.8kw到277.3KW。
      機組外觀為乳白色，自帶尼龍過濾網。換熱器采用銅管串鋁翅片，經機械脹管后，換熱效果顯著。
機組的安裝
      1.吊頂式空調機組應水平安裝于吊頂夾層內，冷凝水管側允許偏低千分之五，但不允許偏高，以保證冷凝水的順利排放。機組四周應留有充分的安裝于維修空間。
      2.與機組鏈接的冷凝水排放須設有水封，且水封要有足夠的高度。
      3.表冷器接水管為下進上出，在進水口處應加裝截止閥、過濾器。
      4.魚機組鏈接的風管需柔性鏈接，與機組鏈接的水管應采用繞性接管，接管時扭力不應過大，以免損失換熱器。且管路須有單獨支撐，重量大的由電機組承受。
      5.機組供電電源為380V、50Hz。電源符合要求方可與電機相連，接通電源后，應檢查風機轉向是否正確，如反轉，應停機將電源相序改變。
      6.風機電機應有良好的接地，另須有過載，過熱、缺項等其他可靠保護。
機組的運行及維護
      1.機組的冷熱媒應為純潔的軟化水，其工作壓力不超過1.6Mpa。
      2.機組正常運行時風機軸承溫度升不應超過40℃。
      3.機組出水管裝有排氣閥，運行及冷熱轉換前須打開放氣閥，排凈換熱器及管路內的空氣，以免影響換熱效果。機組夏季共冷水溫度不低于5℃，冬季供熱溫度不應高于80℃。
      4.冬季嚴寒地區級全新風機組開機制熱時，應先開加熱器5-10分鐘，再啟動送風機，防止大量冷空氣在換熱器內形成冰塞；停機時應先關閉新風閥，后關閉加熱器，關閉送風機。
      5.機組在冬季長期不用時，應將盤管內存水排空，并用壓縮空氣吹干，如存水不能吹干凈，應在管內加防凍液。如機組在冬季段時間暫時不運行，應保證管內有熱水循環，以防銹、防凍。除冬季外，換熱器在其他季節停用時，也應將換熱器充滿水，以減少侵蝕。
      6.過濾器應定期清洗，以保證機組使用效果，如發現風量減小，一般為過濾器積塵過多所致。
      7.機組運行一個月后，應檢查吊裝緊固螺栓有無松動現象。
機組運行二至三年后，應進行保養，清楚換熱器管內水垢，用壓縮空氣或水清洗換熱器翅片。風機。電機等潤滑部位應定期加注潤滑油。
      組運行二至三年后，應進行保養，清楚換熱器管內水垢，用壓縮空氣或水清洗換熱器翅片。風機。電機等潤滑部位應定期加注潤滑油。
